Как рассчитать нагрузку на стеллаж: поправки, которые спасают

Вы когда-нибудь видели, как прогибается стеллажная система под грузом? Не драматично падает, а медленно, почти незаметно изгибается в дугу. Проходит месяц, и коробки тихонько сползают; на второй полка трещит; а на третий вы звоните в сервис: что за безобразие, написано же «до 1000 кг»?!

Вы всё сделали верно, просто не знали одного правила: цифры в паспорте не про ваш настоящий груз. Это про идеальный лабораторный.

А в жизни? Товары уползли к краям; погрузчик кидает палету, а не кладёт аккуратно; оборудование стоит на четырёх ножках или раскатывается вглубь и поперёк.

И под каждый такой случай находится коэффициент эффективности от 1,2 до 2,0. Забудете о нём, и даже самый крепкий стеллажный монстр рано или поздно заявит: всё, хватит.

В этой статье мы покажем:

• Нагрузочные варианты и почему они не все одинаковы

• Какие допуски применять (с примерами из жизни)

• Как рассчитать погрешность за пять минут даже без инженерного диплома

• Какую модель выбрать под ваше складское помещение, офис, погреб или гараж.

Нагрузка на стеллажи на складе

Думаете, речь просто о том, сколько килограммов влезет? Нет. Многое зависит и от положения товара: равномерно или у края; стоит на ножках или его уронили погрузчиком.

Есть тройка важных параметров, определяющих истинную выносливость нашего стального сооружения: нагрузочный тип (равномерная, точечная, краевая, динамическая); протяжённость ряда (чем длиннее, тем слабее); и наконец, толщина стали и наличие рёбер жёсткости.

Правильный расчёт вовсе не формальный труд, а гарантия работы без простоев, аварий и нервов.

Грузоподъемность полки стеллажа

— и почему она не одна?

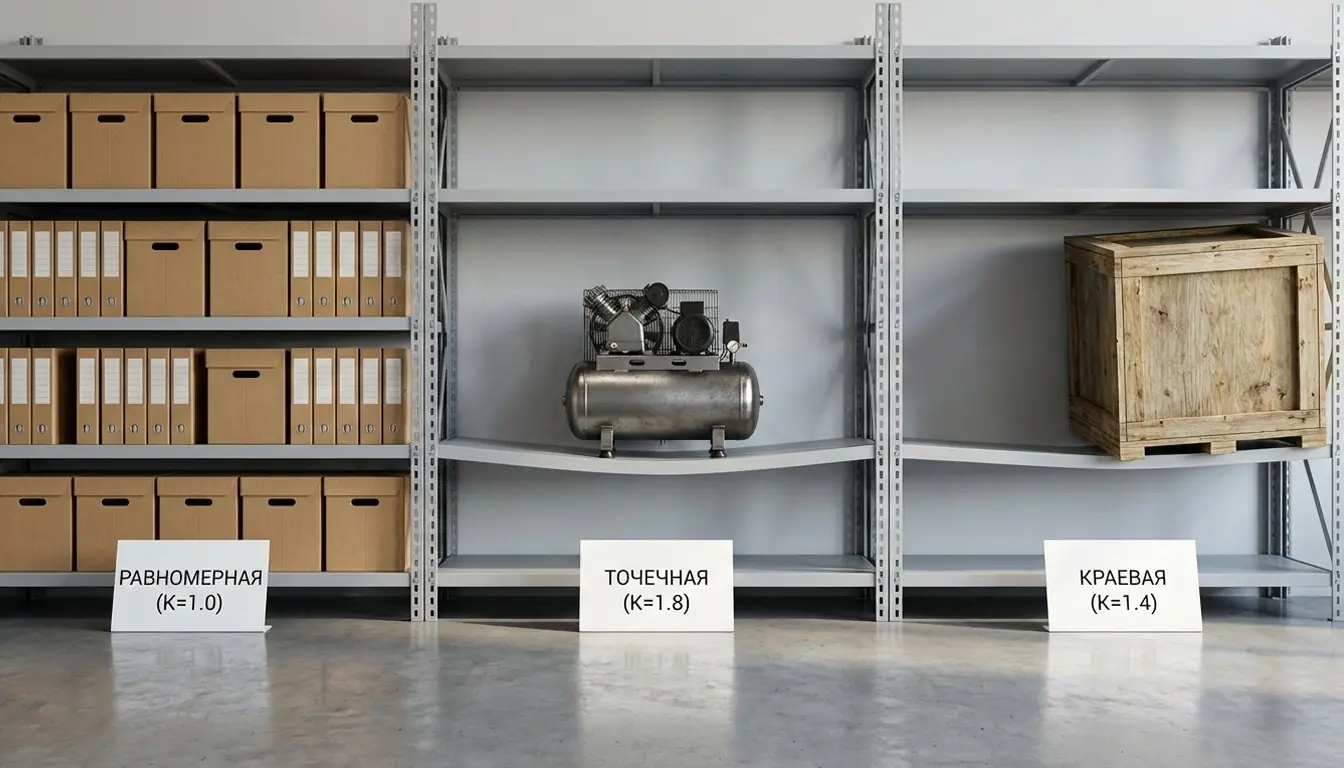

Предположим, вы кладёте одну и ту же тяжёленькую коробку, но только тремя разными способами:

• Равномерно расположена по центру, занимает основное пространство,

• Внутри стоит станок на четырёх ножках (упоры сосредоточены на маленькой площади)

• У края: сдвинута, почти свисает.

Металл реагирует на давление, и чем меньше площадь опоры или дальше предметы от центра, тем сильнее напряжение в конструкции.

Равномерная: идеальный сценарий, вес распределён по всей поверхности. Именно под него рассчитывают то, что пишется в паспорте.

Точечная: предмет стоит на небольшой площади; например, оборудование на ножках, баллон, станок. Даже 50 кг в таком случае создают давление, как 100 кг, равномерно распределённых.

Краевая (сосредоточенная): если товар смещён к краю, он создаёт рычаг, который тянет ряд вниз. Даже если он нетяжёлый, напряжение в зоне крепления резко растёт.

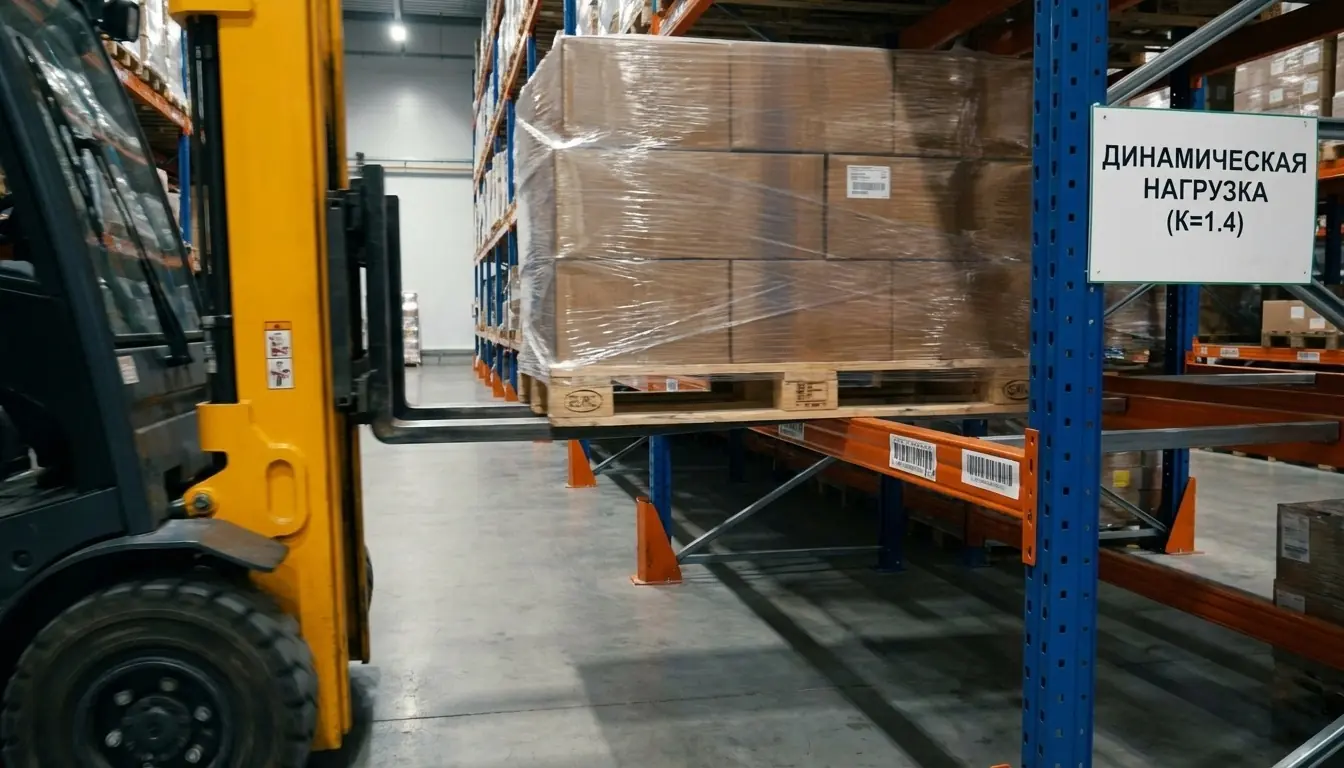

Динамическая, когда груз не кладут, а бросают: например, погрузчик опускает палету рывком, и удар добавляет к тяжести 20–40%.

Если вы просто сложите массы и сравните с номиналом, вы рискуете, потому что реальное значение = вес × коэффициент типа загрузки.

ГОСТ на стеллаж и что с ним делать

Когда вы видите надпись «Соответствует ГОСТу», то это вовсе не просто галочка для тендера, а реальный документ, который регулирует, выдержит ли ваша система то, что вы на неё, бедняжку, водрузите.

Основным нормативом является ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия». Он чётко прописывает запасы прочности и устойчивости, какой прогиб допустим (не более 1/200 длины), как проверять напряжения и кривизну стоек.

Его дополняет ГОСТ Р 57381-2017 «Складское оборудование. Стеллажи полочные», который указывает норму для лёгких и средних моделей (100–800 кг на полку) до 16 метров с ручной погрузкой.

Для стационарных складских проектов со штабелёрами в первую очередь ориентируемся на ГОСТ 28766-90: там чётко сказано, что прогиб ригеля не должен превышать одной двухсотой длины пролёта. Кроме того, на практике часто опираемся и на СП 16.13330.2017 («Стальные конструкции» — это, по сути, обновлённая версия старого СНиП II-23-81), где имеются расчётные формулы, которые реально выручают при проектировании стальных элементов.

Ещё в море логистики часто всплывает евростандарт EN 15635:2008. Этот присматривает за безопасностью: как часто проводить осмотр, как реагировать на деформации, как учитывать динамические погрешности от погрузчиков.

Не стоит верить как непреложной истине словам «соответствует ГОСТ»: непременно спрашивайте скан протокола испытаний и сверяйте цифры под вашу конфигурацию: мы же не детишки и понимаем, что «соответствует» вовсе не равняется «стопудово выдержит».

Расчет нагрузки на стеллажи – коэффициенты

Но как именно эти различия учитывать?

Тут выныривает такая штука, как поправочные коэффициенты: на них мы умножаем реальный вес, чтоб отыскать настоящую выносливость. Именно её и надо сравнивать с паспортными данными.

Например, у вас есть станок 300 кг на четырёх опорах. Давление в точках, тогда множитель возьмём 1.8.

300 × 1.8 = 540 кг.

Выходит, если вы выберете модель с паспортным «до 500 кг», горизонталь прогнётся, хотя вроде должна выдержать.

Эти цифры не прописаны намертво в ГОСТах, а основаны на общепринятых инженерных практиках и стандартах проектирования складских комплексов, логистических центров и даже в госзакупках. Они применяются при расчётах по факту, чтобы учесть особенности размещения.

Грузоподъемность стеллажа: что ещё проверять

Несущая способность стоек определяется массой на все секции, при которой вертикали не гнутся. Если мы поставим нижнюю линию высоковато, получим «стол на длинных ногах», которые в итоге изогнутся, ведь 20–30% выносливости мы потеряем. Этой беды не получится, если поселить её не дальше, чем 150–200 мм от пола.

Минимальное количество полок обычно три-четыре минимум, а расстояние между ними не должно быть больше 400–600 мм: растянуть этот промежуток значит сделать слабее всю конструкцию, увеличив риск прогиба.

Надо помнить и золотое правило загрузки: самое тяжёлое отправляем вниз и стараемся распределять по возможности равномерно: производитель, предоставляя гарантию, тестирует именно так.

Такие детали вроде бы взяты из речей Капитана Очевидность, но по факту их учитывают далеко не все. А ведь именно они спасут вас от ошибок при монтаже и эксплуатации.

Как рассчитать нагрузку на стеллаж

Тут вовсе не нужно быть инженером, достаточно ответить на несколько простых вопросов.

Что с распределением по плоскости? Смотрим, какое оно, и выбираем подходящий множитель. Если сочетаются два типа, ориентируйтесь на максимальный.

На сколько килограммов потянет грузовой элемент? Тут нам нужен самый тяжёлый из обитателей нашего стального сооружения. Не средний. Не «примерно». А реальный максимум. Если обычно они по 25 кг, но раз в месяц приходит оборудование на 180 кг, берите 180.

Сколько предметов влезет по горизонтали? Умножим их количество на весовой максимум, а теперь добавим поправочный множитель, и фактическая выносливость перед нами.

Остаётся только сравнить с паспортным значением.

Если наш результат меньше, чем в паспорте, всё отлично. Иначе надо взять модель попрочнее или полегче нагрузить ярус.

Для примера возьмём магазин бытовой техники:

• Холодильники по 85 кг на двух ножках — множитель 1.8

• На ярус их помещается 4 штуки: 85 × 4 = 340 кг

• Посчитаем выносливость: 340 × 1.8 = 612 кг

• Стеллажная ширина 1500 мм, заявлено ограничение 500 кг

Вот и вылезла ошибка: нужна либо модель с большей несущей способностью, либо уменьшить количество до 3 шт.

Тогда: 85 × 3 × 1.8 = 459 кг — в пределах нормы.

Этот алгоритм работает для любого сценария, от офисного архива до промышленного склада.

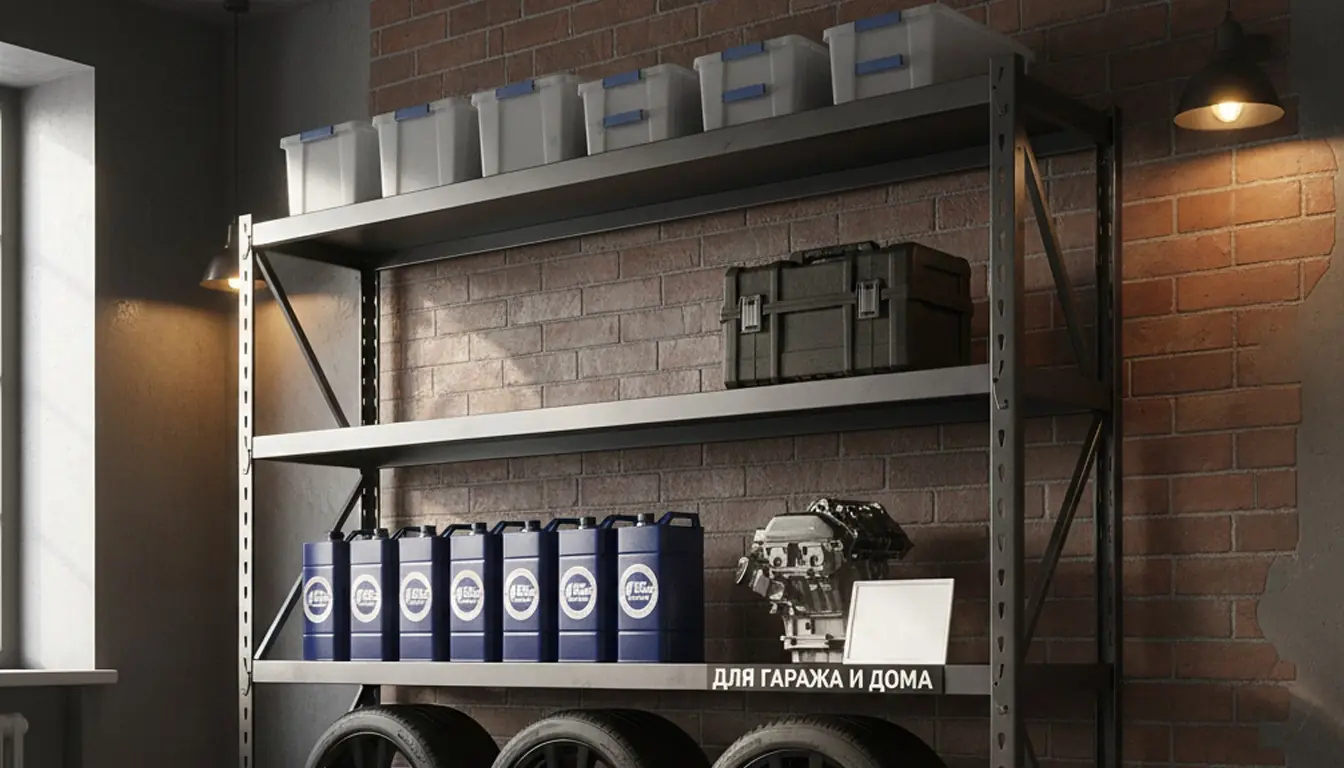

Какой стеллаж выбрать?

Примечания:

• Цифры здесь приводятся для ширины 1200–1500 мм.

• Для точечной или краевой требуются значения из первой таблицы (см. выше).

Вывод

Правильный расчёт стеллажных возможностей — это не техническая формальность, а инструмент, который защищает ваш бизнес от простоев, аварий и ненужных расходов. Теперь вы знаете: почему «до 1000 кг» не о любой вещи; как не ошибиться даже без инженерного образования; на что обращать внимание при заказе.

И главное, вы больше не будете гадать, потому что у вас есть алгоритм, таблицы и чек-лист — всё, что надо для уверенного решения.

Чек-лист: проверяем за минуты

✅ Определяем тип: равномерная, точечная, краевая или динамическая.

✅ Мерим вес самого тяжёлого груза: не «примерно», не «в среднем», а максимум, который будет на полке.

✅ Применяем поправочный коэффициент. Если уверенности нет, лучше взять наибольший.

✅ Убеждаемся, что паспортная полочная нагрузка указана именно для вашей ширины.

✅ Сравниваем расчётное значение с паспортным: если расчётное меньше, всё в порядке, но если выше, нужна конструкция помощнее.

✅ Учтём количество ярусов. Для систем выше трёх метров проверяем, есть ли крепление к полу.

✅ Проверяем условия эксплуатации. Влажность, температура, погрузочная частота, всё учтено?

✅ Запросили технический паспорт у поставщика? Если нет нагрузочных данных по ширине, не покупайте.

Совет: распечатайте этот чек-лист и используйте при каждом новом заказе.

FAQ — вопросы, всплывающие чаще всего

«Какой коэффициент применять для бытовой техники на палете?»

— Если она в заводской упаковке и лежит ровно, то никакого. Для стоящей на опорах обычно 1.8.

«Нужна ли поправка для документов в картонных коробках?»

— Обычно нет: если они занимают всё место и расположены подряд, её не требуется.

«Непременно считать поправки для лёгких предметов до 50 кг?»

— Нет, если размещены равномерно и не подвержены динамике. Но если есть упор в точках (например, маленький станок) — да, обязательно.

«Как проверить равномерность распределения?»

— Это случай, когда содержимое занимает не менее 70% поверхности ряда и не имеется тяжёлых точек (например, металлических вставок в одном углу).

«Как быть, если есть обе: и точечная, и динамическая?»

— Берите максимальную поправку — в этом случае 2.0.

«Как число рядов связано с нагрузочной способностью?»

— Чем их больше, тем выше требования к прочности стоек и креплению к полу. Если высота больше трёх метров, прикреплять обязательно.

«Надо ли учитывать вес самой стеллажной конструкции?»

— Нет, при расчёте полезной выносливости он уже учтён производителем.

«Как часто проверяется система на прогиб?»

— Визуально раз в месяц. Если горизонталь прогнулась больше чем на одну двухсотую длины (например, 7.5 мм при 1500 мм), разгрузите и замените.
